Les tables à vide à grille de trous répartissent le vide à travers un grand nombre de petits trous sur toute leur surface. Cette conception permet une mise en place très rapide et un positionnement flexible des pièces.

Pour obtenir les meilleures performances de bridage, il est important d’utiliser correctement letapis en caoutchouc perforé à grille de 10 mmet letapis de protection en caoutchoucfournis.

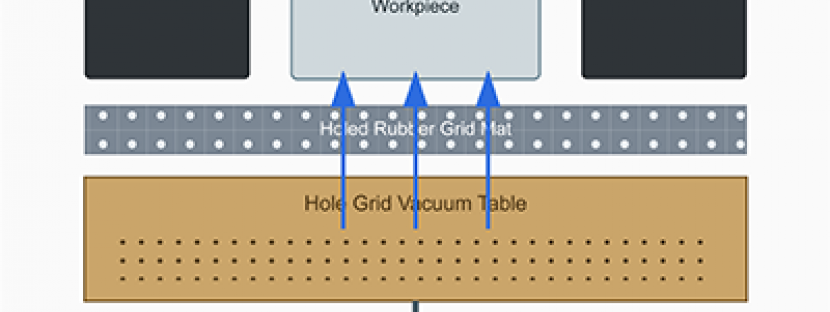

Schéma de configuration d’une table à vide à grille de trous Schéma montrant une pièce placée sur un tapis en caoutchouc perforé, au-dessus d’une table à vide à grille de trous, avec un tapis de protection couvrant les zones inutilisées et des flèches indiquant le flux de vide. Configuration d’une table à vide à grille de trous Pièce + Tapis perforé + Tapis de protection Tapis de protection Tapis de protection Pièce Tapis perforé (grille de 10 mm) Placé directement sur la table à vide Table à vide à grille de trous Source de vide Couvrir les zones inutilisées Couvrir les zones inutilisées Le tapis répartit le vide Les trous découverts provoquent des fuites Le vide agit vers le haut Flux de vide Fuite d’air

1. Raccorder la source de vide

Raccordez la pompe à vide, le Venturi ou un autre générateur de vide à l’orifice de raccordement principal de la table à vide ou du collecteur.

Assurez-vous que le raccordement du tuyau est étanche à l’air et correctement fixé afin d’éviter toute perte de vide.

2. Placer le tapis en caoutchouc perforé

Placez letapis en caoutchouc perforé à grille de 10 mmfourni directement sur la surface de la table à vide.

  • aligner le tapis sur la disposition des trous de la table
  • vérifier que le tapis repose à plat, sans plis
  • les trous du tapis permettent au vide d’atteindre la pièce

3. Positionner la pièce

Placez la pièce directement sur le tapis en caoutchouc perforé.

Le tapis répartit le vide sous la pièce et permet la circulation de l’air entre la table et le matériau.

Utilisation du tapis de protection

Les tables à grille de trous comportent de nombreux trous ouverts. Si de grandes zones restent découvertes, de l’air pénètre dans le système et réduit les performances du vide.

Pour minimiser les fuites, utilisez letapis de protection en caoutchoucfourni afin de couvrir les zones inutilisées de la table.

  • placer le tapis de protection sur les zones non couvertes par la pièce
  • ne laisser exposée que la zone de bridage nécessaire
  • cela améliore considérablement l’efficacité du vide

Important : débit d’air nécessaire

Comme certains trous inutilisés restent ouverts, les tables à vide à grille de trous peuvent présenter des fuites d’air.

La source de vide doit donc fournir un débit d’air suffisant pour maintenir une force de bridage stable.

Liste de contrôle de l’installation

  • raccorder solidement la pompe à vide ou le Venturi
  • placer le tapis en caoutchouc perforé sur la table
  • positionner la pièce sur le tapis
  • couvrir les zones inutilisées avec le tapis de protection en caoutchouc
  • vérifier l’étanchéité de tous les tuyaux et raccords

Conseils pour des performances optimales

  • vérifier que la surface de la pièce est plane
  • éviter de laisser de grandes zones de trous découvertes
  • utiliser le tapis de protection pour les petites pièces
  • confirmer que la pompe à vide convient à la taille de la table

Résumé

Les tables à vide à grille de trous permettent une mise en place extrêmement rapide et un positionnement flexible des pièces. Le tapis en caoutchouc perforé répartit le vide sous la pièce tout en protégeant la surface de la table.

L’utilisation du tapis de protection en caoutchouc pour couvrir les trous inutilisés améliore l’efficacité du vide et permet d’obtenir la force de bridage la plus élevée possible.
